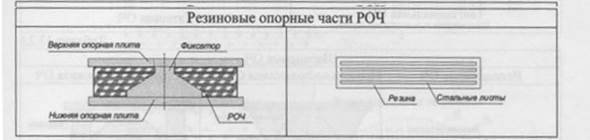

Резиновые опорные части для мостов (РОЧ)
Применяются для мостовых сооружений, в качестве несущего элемента, передающего давление пролетного строения моста на опоры. Благодаря особой конструкции способны выдерживать ежедневные нагрузки в сотни и даже тысячи тонн.
По степени подвижности резиновые опорные части подразделяются на:
- всесторонне-подвижные (РОЧ);
- линейно-подвижные (ЛП РОЧ), в том числе подвижные в продольном направлении (ЛПпр РОЧ) и в поперечном направлении (ЛПпп РОЧ);
- неподвижные (Н РОЧ).
По модификации резиновые опорные части подразделяются на:
- «РОЧ» - резиновая опорная часть, имеющая защитные слои резины со всех сторон;
- «РОЧс» - резиновая опорная часть для строительства в сейсмических районах;
- «РОЧр» - резиновая опорная часть с рифлеными листами сверху и снизу для передачи горизонтальной силы на конструкцию.
По марке резины резиновые опорные части подразделяются на:
- «РОЧ Н» - резиновые опорные части из резины марки НО-68-I. Область применения – для расчетной температуры не ниже минус 40 С;
- «РОЧ СО» - резиновые опорные части из резины марки ИРП-1347-I с боковой обкладкой из озоностойкой резины марки НО-68-I. Область применения – для расчетной температуры не ниже минус 55 С.
по типоразмерам – в зависимости от расчетной нагрузки и перемещения выбирается конструкция и геометрические размеры опорных частей.
Помимо вышеуказанных типов налажено производство анкеруемых армированных опорных частей всесторонне-подвижных:
- АБ РОЧ характеризуется наличием армированной основы и наружными обкладками из металла (пластины). При использовании продольные нагрузки передаётся на сооружение посредством анкерных болтов.
- АШ РОЧ характеризуется наличием армированной основы и наружными обкладками из металла (пластины) и шпонкой. При использовании продольные нагрузки передаётся на сооружение через шпонку.
- АРМ РОЧ характеризуется наличием армированной основы и наружными рифлёными обкладками из металла (пластины). В этом случае горизонтальное усилие передаётся на сооружение рифлёными обкладками из металла.
Мы поставляет резиновые опорные части, в соответствии с требованиями не только Российских стандартов, но и по согласованию с заказчиком в соответствии со стандартами DIN 4141, EN 1337.
Резиновые опорные части (РОЧ) по российским стандартам |
||||
| Наименование | Цена* за 1 шт. | Наименование | Цена* за 1 шт. | |
| РОЧ Н 15х20х4.0 | 1 687,50 руб. | РОЧ Н 15х20х2,4 | 1 143,94 руб. | |
| РОЧ Н 15х35х4.0 | 1 750,00 руб. | РОЧ Н 15х20х4,0 | 1 687,50 руб. | |
| РОЧ Н 20х20х3.5 | 1 375,00 руб. | РОЧ Н 15х20х6,2 | 1 638,50 руб. | |
| РОЧ Н 20х25х3.2 | 1 500,00 руб. | РОЧ Н 15х35х4,0 | 1 750,00 руб. | |
| РОЧ Н 20х30х4.7 | 2 562,50 руб. | РОЧ Н 20х25х2,4 | 1 562,98 руб. | |
| РОЧ Н 20х30х6.2 | по запросу | РОЧ Н 20х25х3,2 | 1 500,00 руб. | |
| РОЧ Н 20х40х3.0 | 1 962,50 руб. | РОЧ Н 20х25х5,2 | 1 875,00 руб. | |
| РОЧ Н 20х40х3.6 | 2 187,50 руб. | РОЧ Н 20х25х6,2 | 2 062,50 руб. | |
| РОЧ Н 20х25х6.2 | 2 062,50 руб. | РОЧ Н 20х40х5,2 | 2 687,50 руб. | |
| РОЧ Н 20х30х3.3 | 1 500,00 руб. | РОЧ Н 25х40х7,8 | по запросу | |
| РОЧ Н 20х30х5.2 | 2 875,00 руб. | РОЧ Н 30х40х7,8 | по запросу | |
| РОЧ Н 20х25х5.2 | 1 875,00 руб. | РОЧ Н 30х40х9,7 | по запросу | |
| РОЧ Н 20х40х5.2 | 2 687,50 руб. | РОЧ Н 30х40х10,9 | по запросу | |
| РОЧ Н 20х40х8.2 | по запросу | РОЧ Н 35х45х5,2 | по запросу | |
| РОЧ Н 25х30х6.2 | 3 125,00 руб. | РОЧ Н 35х45х7,8 | по запросу | |
| РОЧ Н 30х35х6.9 | по запросу | РОЧ Н 35х45х9,9 | по запросу | |
| РОЧ Н 30х40х5.2 | по запросу | РОЧ Н 35х45х14,4 | по запросу | |
| РОЧ Н 30х40х6.0 | по запросу | РОЧ Н 40х50х11,4 | по запросу | |
| РОЧ Н 30*40*7.8 | по запросу | РОЧ Н 40х50х15,9 | по запросу | |
| РОЧ Н 30х40х9.2 | по запросу | РОЧ Н 45х60х12,9 | по запросу | |
| РОЧ Н 30х40х10.9 | по запросу | РОЧ Н 45х60х17,4 | по запросу | |
| РОЧ СО 15х35х4.0 | 2 125,00 руб. | РОЧ Н 50х60х9,9 | по запросу | |
| РОЧ СО 20х25х6.2 | 2 375,00 руб. | РОЧ Н 50х60х15,9 | по запросу | |
| РОЧ СО 20х40х5.2 | по запросу | РОЧ Н 50х60х18,9 | по запросу | |
| РОЧ СО 30х40х7.8 | по запросу | РОЧ Н 50х60х20,4 | по запросу | |
